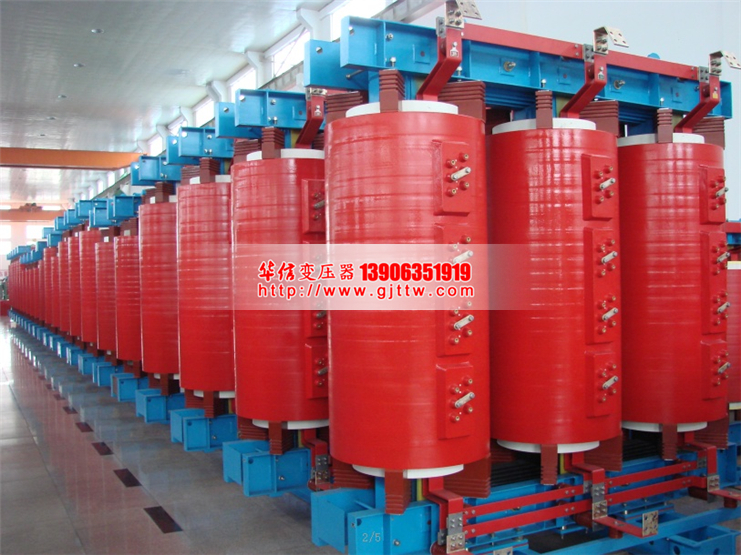

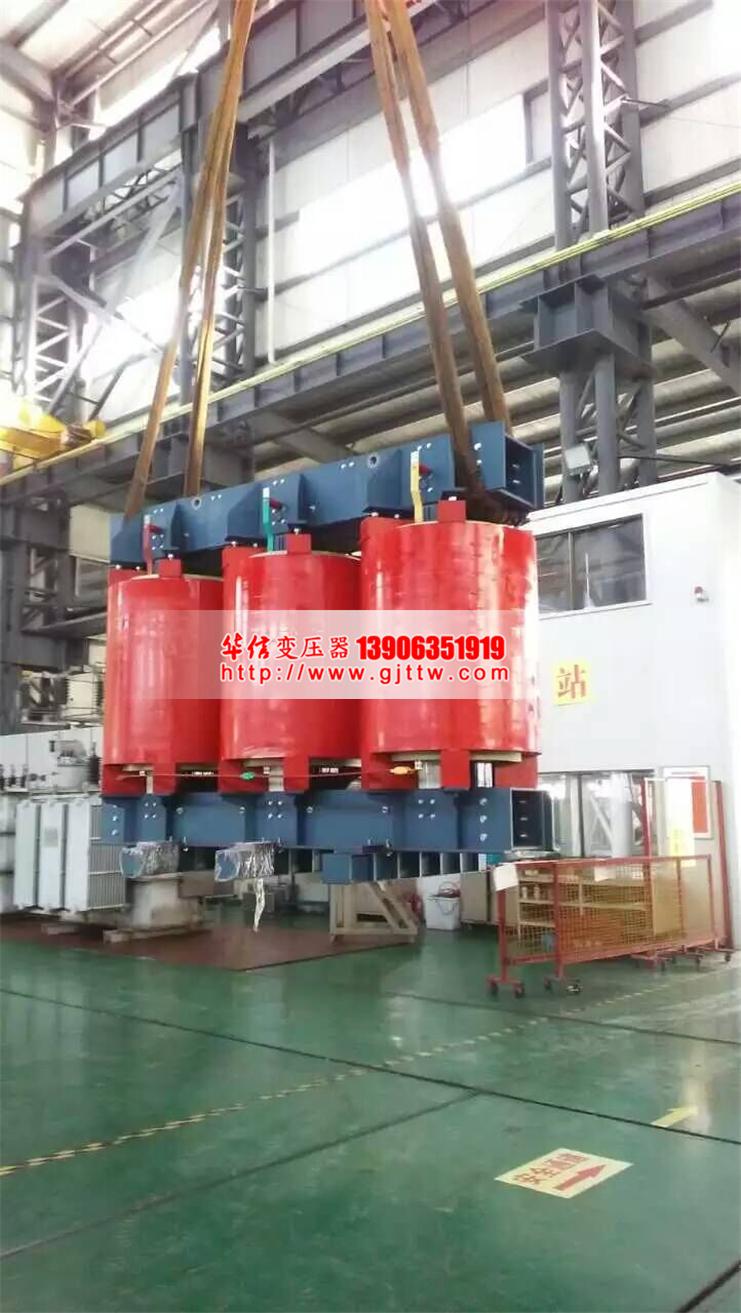

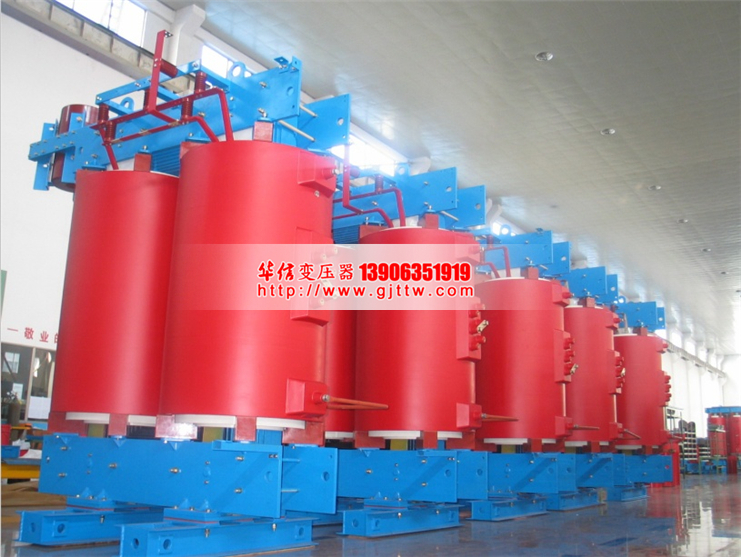

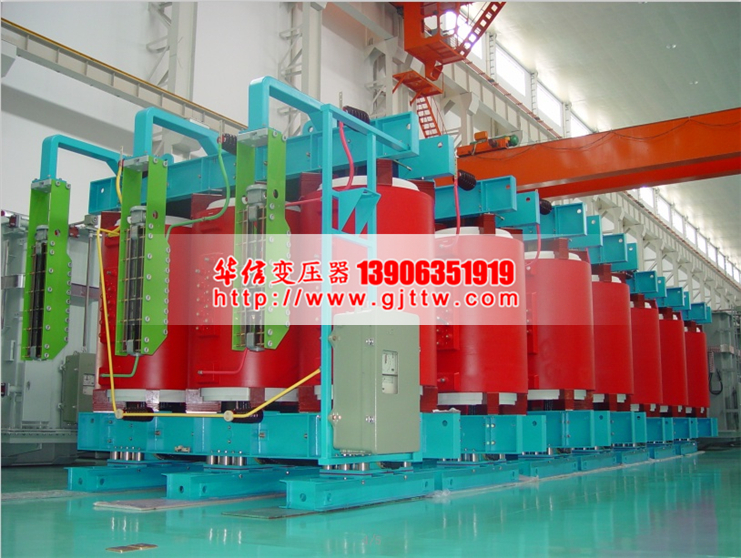

35KV级大型干式变压器
华信变压器股份有限公司在自行研制开发、批量生产的SC(B)10系列环氧树脂干式变压器产品，作为新一代节能产品，产品通过了国家级鉴定，确立为高新技术产品。铁芯采用优质高导磁冷轧硅钢片，降低了干式变压器运行中的空载损耗，减少用户在使用干式变压器过程中的运行成本；高压绕组采用环氧树脂绝缘，浇注固化成型，低压绕组采用箔式结构，环氧树脂端封固化，结构坚固，绕组的机械强度高，采用轴向冷却风道，散热效果好。产品具有损耗低、阻燃性好、承受短路能力强、体积小、噪音低、耐雷电冲击性能好，温度分布均匀等优点，而且由于环氧树脂变压器不使用变压器油，不会产生油污染，无爆炸危险。产品可作为配电变压器广泛适用电力系统城网改造，也可用于高层建筑、机场、车站、港口、地铁待对消防、环保有严格、特殊要求的多种场合。
华信35KV级大型干式变压器技术参数：
| 35kV级三相树脂浇注薄绝缘干式电力变压器 | ||||||||||||||||
高压（KV）：35,38.5；低压（KV）：0.4,3.15,6,6.3,10.5,10,11； 联结组别：Yd11,YNd11,Dyn11分接范围：±5%或±2×2.5% | ||||||||||||||||
型号 | 额定容量(KVA) | 高压(kV) | 低压(kV) | 联结组标号 | 空载损耗(kW) | 不同的绝缘耐热等级下的负载损耗(W) | 负载损耗(kW) | 短路阻抗(%) | 空载电流(%) | 重量(kg) | 外型尺寸(mm) | 轨距 | ||||
100℃ | 120℃ | 145℃ | 长 | 宽 | 高 | |||||||||||
SC10-800 | 800 | 35 | 0.4 | Yyn0 | 2250 | 8930 | 9405 | 10070 | 8.41 | 6 | 1.8 | 3350 | 1920 | 1140 | 1940 | 820 |
SC10-1000 | 1000 | 2673 | 10260 | 10925 | 11685 | 9.6 | 1.8 | 4100 | 1950 | 1140 | 1950 | 820 | ||||
SC10-1250 | 1250 | 3132 | 12160 | 12920 | 13775 | 11.7 | 1.6 | 4500 | 2050 | 1140 | 2040 | 820 | ||||
SC10-1600 | 1600 | 3690 | 14630 | 15485 | 16530 | 14.15 | 1.6 | 5560 | 2200 | 1140 | 2100 | 820 | ||||
SC10-2000 | 2000 | 3.15; | Yd11 | 4230 | 17195 | 18240 | 19570 | 16.6 | 7 | 1.5 | 6540 | 2340 | 1140 | 2430 | 1070 | |
SC10-2500 | 2500 | 4860 | 20615 | 21850 | 23370 | 20 | 1.5 | 6980 | 2450 | 1140 | 2440 | 1070 | ||||
SC10-3150 | 3150 | 6030 | 23085 | 24510 | 26125 | 22.5 | 8 | 1.3 | 9100 | 2650 | 1580 | 2370 | 1070 | |||
SC10-4000 | 4000 | 7020 | 27930 | 29450 | 31350 | 27 | 1.3 | 10120 | 2750 | 1580 | 2250 | 1475 | ||||
SC10-5000 | 5000 | 8370 | 32965 | 34960 | 37335 | 31.8 | 1.1 | 12250 | 2980 | 1580 | 2370 | 1475 | ||||
SC10-6300 | 6300 | 9900 | 38475 | 40850 | 43605 | 37.3 | 1.1 | 15670 | 3060 | 1580 | 2600 | 2000 | ||||
SC10-8000 | 8000 | Yd11 | 11340 | 43415 | 46075 | 49305 | 41.4 | 9 | 1 | 18150 | 3080 | 2240 | 2855 | 2000 | ||
SC10-10000 | 10000 | 12960 | 52725 | 55575 | 59470 | 49.9 | 1 | 22340 | 3150 | 2240 | 2950 | 2300 | ||||
SC10-12500 | 12500 | 15750 | 60800 | 64600 | 69065 | 54.5 | 0.5 | 37500 | 4390 | 2800 | 3260 | 2500 | ||||
SC10-16000 | 16000 | 19350 | 71725 | 76000 | 80560 | 54.5 | 0.5 | 37500 | 4390 | 2800 | 3260 | 2500 | ||||
SC10-20000 | 20000 | 22950 | 80750 | 85500 | 91485 | 54.5 | 0.5 | 37500 | 4390 | 2800 | 3260 | 2500 | ||||
产品特点
1.高压绕组采用饼式结构，并用NOMEX纸板绝缘，梳状撑条阻隔固定。低压绕组采用箔式或多根并绕的螺旋式、饼式线圈，这种结构的高低压线圈都与空气有直接的大面积接触，因而他们的散热状况很好并且绕组的抗短路能力特别强，有较强的超铭牌负荷运行能力。
2.采用的高品质电工绝缘材料美国杜邦NOMEXR绝缘纸属于C级绝缘的材料，耐热绝缘等级******，长期可稳定在220℃温度下安全工作。在250℃时可以承受短时运行，在250℃时不会软化、熔融和助燃。即使
在750℃时不会释放出有毒或腐蚀性的气体，在很低的温度下也不会脆化。因此它在很广的温度范围内保持性能稳定，不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年之后，线圈仍保持结构紧密，并且能够承受短路的压力
3.铁心采用27ZH100高导磁冷轧晶粒取向硅钢片，45°全斜三级接缝叠片结构，产品空载损耗比现行新国标（GB/T10228）降低25%。
4.铁心铁轭设有穿心孔，并在多接缝的铁芯端面上涂TJ1357H级晾干型表面绝缘磁漆，结构上采取悬浮隔噪措施，大大降低了噪声。通常情况下都在50dB以下，可满足城市人口密集对噪音的更高要求。
5.器身夹紧结构采用不锈钢拉板，压钉式结构，高低压引线用铜母线引出，并通过绝缘子与夹件固定，修理、维护方便。
6.采用VPI真空压力浸渍系统处理工艺，并经过高温烘焙固化成型，从而增强了产品的机械性能和电气性能。有效的保护了线圈不受外部各种污秽物质的侵害。
7.在制造、运输、储存、运行时都不会对环境造成污染。
8.线圈可分解回收处理，不会对环境造成危害，保护环境、符合潮流。
